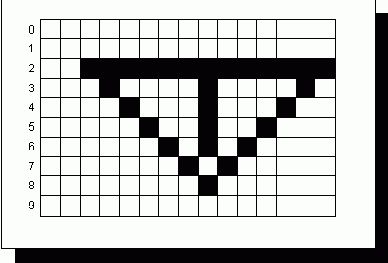

Рис 4 1 Чернобелое битовое изображение



Рис 4.1. Черно-белое битовое изображение


Этому представлению соответствует дамп памяти, представленный ниже: 00: 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 10: 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 20: 00 00 FF FF FF FF FF FF FF FF FF FF FF FF FF 00 30: 00 00 00 FF 00 00 00 00 FF 00 00 00 00 FF 00 00 40: 00 00 00 00 FF 00 00 00 FF 00 00 00 FF 00 00 00 50: 00 00 00 00 00 FF 00 00 FF 00 00 FF 00 00 00 00 60: 00 00 00 00 00 00 FF 00 FF 00 FF 00 00 00 00 00 70: 00 00 00 00 00 00 00 FF 00 FF 00 00 00 00 00 00 80: 00 00 00 00 00 00 00 00 FF 00 00 00 00 00 00 00 90: 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00

Так как буфер, в котором хранится строка, должен иметь длину, кратную длине слова (два байта), буфер каждой строки дополняется нулем.

Обратите внимание, что для изображений DDB используется система координат, соответствующая режиму отображения MM_TEXT, т. е. система координат, принятая для устройства отображения.
