Режимы закрашивания многоугольников

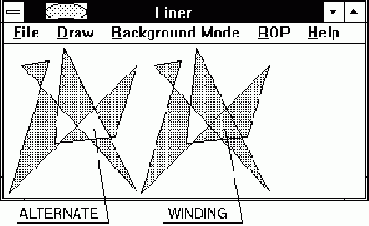

Рис 2.26. Режимы закрашивания многоугольников


Главный файл приложения LINER приведен в листинге 2.1.

Листинг 2.1. Файл liner/liner.cpp // ---------------------------------------- // Приложение LINER // Демонстрация использования функций // рисования графических изображений // ---------------------------------------- #define STRICT #include <windows.h> #include <windowsx.h> #include <mem.h> #pragma hdrstop #include "liner.hpp" // Прототипы функций BOOL InitApp(HINSTANCE); LRESULT CALLBACK _export WndProc(HWND, UINT, WPARAM, LPARAM); void DrawLines(HDC); void DrawPolyline(HDC); void DrawArc(HDC); void DrawRectangles(HDC); void DrawPolygon(HDC); void DrawEllipse(HDC); void DrawCircle(HDC); void DrawPie(HDC); void DrawChord(HDC); // Имя класса окна char const szClassName[] = "LinerClass"; // Заголовок окна char const szWindowTitle[] = "Liner"; // Размеры внутренней области окна short cxClient, cyClient; // Код выбранной строки меню "Draw" int nFigures = 0;


// Режим фона int nBkMode = OPAQUE; // Код растровой операции int nROP2 = R2_COPYPEN; // ===================================== // Функция WinMain // ===================================== #pragma argsused int PASCAL WinMain(HINSTANCE hInstance, HINSTANCE hPrevInstance, LPSTR lpszCmdLine, int nCmdShow) { MSG msg; // структура для работы с сообщениями HWND hwnd; // идентификатор главного окна приложения // Инициализируем приложение if(!InitApp(hInstance)) return FALSE; // После успешной инициализации приложения создаем // главное окно приложения hwnd = CreateWindow( szClassName, // имя класса окна szWindowTitle, // заголовок окна WS_OVERLAPPEDWINDOW, // стиль окна CW_USEDEFAULT, // задаем размеры и расположение CW_USEDEFAULT, // окна, принятые по умолчанию CW_USEDEFAULT, CW_USEDEFAULT, 0, 0, hInstance, NULL); // Если создать окно не удалось, завершаем приложение if(!hwnd) return FALSE; // Рисуем главное окно ShowWindow(hwnd, nCmdShow); UpdateWindow(hwnd); // Запускаем цикл обработки сообщений while(GetMessage(&msg, 0, 0, 0)) { DispatchMessage(&msg); } return msg.wParam; } // ===================================== // Функция InitApp // Выполняет регистрацию класса окна // ===================================== BOOL InitApp(HINSTANCE hInstance) { ATOM aWndClass; // атом для кода возврата WNDCLASS wc; // структура для регистрации // класса окна // Записываем во все поля структуры нулевые значения memset(&wc, 0, sizeof(wc)); // Подключаем меню wc.lpszMenuName = "APP_MENU"; wc.style = CS_HREDRAW | CS_VREDRAW; wc.lpfnWndProc = (WNDPROC) WndProc; wc.cbClsExtra = 0; wc.cbWndExtra = 0; wc.hInstance = hInstance; wc.hIcon = LoadIcon(NULL, IDI_APPLICATION); wc.hCursor = LoadCursor(NULL, IDC_ARROW); wc.hbrBackground = (HBRUSH)GetStockObject(LTGRAY_BRUSH); wc.lpszClassName = (LPSTR)szClassName; // Регистрация класса aWndClass = RegisterClass(&wc); return (aWndClass != 0); } // ===================================== // Функция WndProc // ===================================== LRESULT CALLBACK _export WndProc(HWND hwnd, UINT msg, WPARAM wParam, LPARAM lParam) { HDC hdc; PAINTSTRUCT ps; switch (msg) { // При изменении размеров окна сохраняем // новые значения для ширины и высоты case WM_SIZE: { cxClient = LOWORD(lParam); cyClient = HIWORD(lParam); return 0; } // Рисование в окне case WM_PAINT: { HBRUSH hbrush, hbrushOldBrush; int nCapHeight, nFrameHeight; // Рисуем в области заголовка окна // Получаем контекст отображения для // всего окна hdc = GetWindowDC(hwnd); // Определяем высоту заголовка окна nCapHeight = GetSystemMetrics(SM_CYCAPTION); // Определяем толщину рамки окна nFrameHeight = GetSystemMetrics(SM_CYFRAME); // Создаем кисть зеленого цвета hbrush = CreateSolidBrush(RGB(0,0xff,0)); // Выбираем кисть в контекст отображения, сохраняя // идентификатор старой кисти hbrushOldBrush = SelectBrush(hdc, hbrush); // Рисуем зеленый прямоугольник в левой части // заголовка окна Rectangle(hdc, 2*nCapHeight, nFrameHeight, 4*nCapHeight, nCapHeight); // Создаем и выбираем зеленую кисть hbrush = CreateSolidBrush(RGB(0xff,0,0)); SelectBrush(hdc, hbrush); // Вписываем в прямоугольник эллипс // красного цвета Ellipse(hdc, 2*nCapHeight, nFrameHeight, 4*nCapHeight, nCapHeight); // Выбираем старую кисть SelectBrush(hdc, hbrushOldBrush); // Освобождаем контекст отображения, // позволяющий рисовать во всем окне ReleaseDC(hwnd, hdc); // Рисуем во внутренней области окна // Получаем контекст отображения для // рисования во внутренней области окна hdc = BeginPaint(hwnd, &ps); // Устанавливаем метрическую систему // координат с началом координат в // левом нижнем углу внутренней области // окна SetMapMode(hdc, MM_LOMETRIC); SetViewportOrg(hdc, 0, cyClient); // Устанавливаем режим отображения и // растровую операцию SetBkMode(hdc, nBkMode); SetROP2(hdc, nROP2); // В зависимости от содержимого переменной // nFigures вызываем одну из функций рисования if(nFigures == CM_LINES) { DrawLines(hdc); // прямые линии } else if(nFigures == CM_ARC) { DrawArc(hdc); // дуга окружности } else if(nFigures == CM_RECT) { DrawRectangles(hdc); // прямоугольники } else if(nFigures == CM_POLYGON) { DrawPolygon(hdc); // многоугольники } else if(nFigures == CM_ELLIPSE) { DrawEllipse(hdc); // эллипс } else if(nFigures == CM_CIRCLE) { DrawCircle(hdc); // окружность } else if(nFigures == CM_PIE) { DrawPie(hdc); // сектор эллипса } else if(nFigures == CM_CHORD) { DrawChord(hdc); // сегмент эллипса } else if(nFigures == CM_POLYLINE) { DrawPolyline(hdc); // ломаная линия } // Освобождаем контекст отображения EndPaint(hwnd, &ps); return 0; } // Обработка сообщений от меню case WM_COMMAND: { switch (wParam) { case CM_HELPABOUT: { MessageBox(hwnd, "Liner, v.1.0\n" "Drawing Graphics Demo\n" "(C) Frolov A.V., 1994", "About Liner", MB_OK | MB_ICONINFORMATION); return 0; } // Режим непрозрачного фона case CM_OPAQUE: { // Записываем код режима nBkMode = OPAQUE; // Перерисовываем окно приложения InvalidateRect(hwnd, NULL, TRUE); return 0; } // Режим прозрачного фона case CM_TRANSPARENT: { nBkMode = TRANSPARENT; InvalidateRect(hwnd, NULL, TRUE); return 0; } // Выбор растровой операции case CM_R2_BLACK: { // Записываем код растровой операции nROP2 = R2_BLACK; // Перерисовываем окно приложения InvalidateRect(hwnd, NULL, TRUE); return 0; } case CM_R2_NOTMERGEPEN: { nROP2 = R2_NOTMERGEPEN; InvalidateRect(hwnd, NULL, TRUE); return 0; } case CM_R2_MASKNOTPEN: { nROP2 = R2_MASKNOTPEN; InvalidateRect(hwnd, NULL, TRUE); return 0; } case CM_R2_NOTCOPYPEN: { nROP2 = R2_NOTCOPYPEN; InvalidateRect(hwnd, NULL, TRUE); return 0; } case CM_R2_MASKPENNOT: { nROP2 = R2_MASKPENNOT; InvalidateRect(hwnd, NULL, TRUE); return 0; } case CM_R2_NOT: { nROP2 = R2_NOT; InvalidateRect(hwnd, NULL, TRUE); return 0; } case CM_R2_XORPEN: { nROP2 = R2_XORPEN; InvalidateRect(hwnd, NULL, TRUE); return 0; } case CM_R2_NOTMASKPEN: { nROP2 = R2_NOTMASKPEN; InvalidateRect(hwnd, NULL, TRUE); return 0; } case CM_R2_MASKPEN: { nROP2 = R2_MASKPEN; InvalidateRect(hwnd, NULL, TRUE); return 0; } case CM_R2_NOTXORPEN: { nROP2 = R2_NOTXORPEN; InvalidateRect(hwnd, NULL, TRUE); return 0; } case CM_R2_NOP: { nROP2 = R2_NOP; InvalidateRect(hwnd, NULL, TRUE); return 0; } case CM_R2_MERGENOTPEN: { nROP2 = R2_MERGENOTPEN; InvalidateRect(hwnd, NULL, TRUE); return 0; } case CM_R2_COPYPEN: { nROP2 = R2_COPYPEN; InvalidateRect(hwnd, NULL, TRUE); return 0; } case CM_R2_MERGEPENNOT: { nROP2 = R2_MERGEPENNOT; InvalidateRect(hwnd, NULL, TRUE); return 0; } case CM_R2_MERGEPEN: { nROP2 = R2_MERGEPEN; InvalidateRect(hwnd, NULL, TRUE); return 0; } case CM_R2_WHITE: { nROP2 = R2_WHITE; InvalidateRect(hwnd, NULL, TRUE); return 0; } // Выбор из меню "Draw" case CM_LINES: { nFigures = CM_LINES; InvalidateRect(hwnd, NULL, TRUE); return 0; } case CM_POLYLINE: { nFigures = CM_POLYLINE; InvalidateRect(hwnd, NULL, TRUE); return 0; } case CM_ARC: { nFigures = CM_ARC; InvalidateRect(hwnd, NULL, TRUE); return 0; } case CM_RECT: { nFigures = CM_RECT; InvalidateRect(hwnd, NULL, TRUE); return 0; } case CM_POLYGON: { nFigures = CM_POLYGON; InvalidateRect(hwnd, NULL, TRUE); return 0; } case CM_ELLIPSE: { nFigures = CM_ELLIPSE; InvalidateRect(hwnd, NULL, TRUE); return 0; } case CM_CIRCLE: { nFigures = CM_CIRCLE; InvalidateRect(hwnd, NULL, TRUE); return 0; } case CM_PIE: { nFigures = CM_PIE; InvalidateRect(hwnd, NULL, TRUE); return 0; } case CM_CHORD: { nFigures = CM_CHORD; InvalidateRect(hwnd, NULL, TRUE); return 0; } // Завершаем работу приложения case CM_FILEEXIT: { DestroyWindow(hwnd); return 0; } default: return 0; } } case WM_DESTROY: { PostQuitMessage(0); return 0; } default: break; } return DefWindowProc(hwnd, msg, wParam, lParam); }

Исходные тексты обильно снабжены комментариями, поэтому мы сделаем только самые необходимые пояснения.

При регистрации класса окна указываются стили CS_HREDRAW и CS_VREDRAW, в результате чего окно перерисовывается при изменении его высоты или ширины: wc.style = CS_HREDRAW | CS_VREDRAW;

Функция окна содержит обработчик сообщения WM_SIZE, который сохраняет размеры внутренней области окна в глобальных переменных cxClient и cyClient.

Обработчик сообщения WM_PAINT два раза получает контекст отображения. Вначале он получает контекст отображения, позволяющий рисовать во всем окне приложения: hdc = GetWindowDC(hwnd);

Используя этот контекст отображения, обработчик сообщения WM_PAINT рисует в области заголовка окна эллипс, вписанный в прямоугольник.

После этого указанный контекст отображения освобождается: ReleaseDC(hwnd, hdc);

Далее обработчик сообщения WM_PAINT получает общий контекст отображения, связанный с внутренней областью окна, вызывая функцию BeginPaint. В этом контексте отображения устанавливается метрический режим отображения, причем в качестве единицы длины используется одна десятая миллиметра. Начало осей координат сдвигается в левый нижний угол: SetMapMode(hdc, MM_LOMETRIC); SetViewportOrg(hdc, 0, cyClient);

Далее в соответствии с содержимым глобальной переменной nBkMode устанавливается режим фона: SetBkMode(hdc, nBkMode);

Первоначально в этой переменной находится значение OPAQUE. Вы можете изменить содержимое переменной nBkMode с помощью меню "Background Mode" на TRANSPARENT.

Аналогично устанавливается растровая операция, используемая для рисования: SetROP2(hdc, nROP2);

Далее обработчик сообщения WM_PAINT анализирует содержимое переменной nFigures, которое сразу после запуска приложения равно 0. Когда вы выбираете строку из меню "Draw", в эту переменную записывается идентификатор выбранной из меню строки. При обработке сообщения WM_PAINT в зависимости от содержимого переменной вызывается одна из нескольких функций, рисующих различные фигуры. Исходные тексты этих функций вынесены в отдельный файл (листинг 2.2).

Перед возвратом управления контекст отображения освобождается функцией EndPaint.

Обработчик сообщения WM_COMMAND предназначен для меню. После каждого изменения режима или кода растровой операции вызывается функция InvalidateRect, в результате чего в очередь сообщений записывается сообщение WM_PAINT: case CM_TRANSPARENT: { nBkMode = TRANSPARENT; InvalidateRect(hwnd, NULL, TRUE); return 0; }

Функции, рисующие изображения, мы вынесли в отдельный файл (листинг 2.2).

Листинг 2.2. Файл liner/drawfn.cpp // ---------------------------------------- // Функции для приложения LINER // ---------------------------------------- #define STRICT #include <windows.h> #include <windowsx.h> #include <mem.h> #include "liner.hpp" // Прототипы функций void DrawLines(HDC); void DrawPolyline(HDC); void DrawArc(HDC); void DrawRectangles(HDC); void DrawPolygon(HDC); void DrawEllipse(HDC); void DrawCircle(HDC); void DrawPie(HDC); void DrawChord(HDC); // Размеры внутренней области окна extern short cxClient, cyClient; // ------------------------------------------- // DrawLines // Рисование линий различной толщины и стиля // ------------------------------------------- void DrawLines(HDC hdc) { HPEN hpenW10, hpenW50; HPEN hpenDot, hpenDash, hpenDashDot, hpenOldPen; // Создаем несколько перьев: два пера толщиной // 1 мм и 5 мм, пунктирное, штриховое и // штрих-пунктирное hpenW10 = CreatePen(PS_SOLID, 10, RGB(0,0,0)); hpenW50 = CreatePen(PS_SOLID, 50, RGB(0,0,0)); hpenDot = CreatePen(PS_DOT, 0, RGB(0,0,0)); hpenDash = CreatePen(PS_DASH, 0, RGB(0,0,0)); hpenDashDot = CreatePen(PS_DASHDOT, 0, RGB(0,0,0)); // Рисуем тонкую линию пером, выбранным в контекст // отображения по умолчанию, и подписываем эту линию MoveToEx(hdc, 100, 100, NULL); LineTo(hdc, 600, 100); TextOut(hdc, 700, 100, "PS_SOLID, 1 pixel", 17); // Выбираем перо толщиной 1 мм hpenOldPen = SelectPen(hdc, hpenW10); // Рисуем линию выбранным пером MoveToEx(hdc, 100, 200, NULL); LineTo(hdc, 600, 200); TextOut(hdc, 700, 200, "PS_SOLID, 1 mm", 14); // Перебираем остальные перья SelectPen(hdc, hpenW50); MoveToEx(hdc, 100, 300, NULL); LineTo(hdc, 600, 300); TextOut(hdc, 700, 300, "PS_SOLID, 5 mm", 14); SelectPen(hdc, hpenDot); MoveToEx(hdc, 100, 400, NULL); LineTo(hdc, 600, 400); TextOut(hdc, 700, 400, "PS_DOT", 6); SelectPen(hdc, hpenDash); MoveToEx(hdc, 100, 500, NULL); LineTo(hdc, 600, 500); TextOut(hdc, 700, 500, "PS_DASH", 7); SelectPen(hdc, hpenDashDot); MoveToEx(hdc, 100, 600, NULL); LineTo(hdc, 600, 600); TextOut(hdc, 700, 600, "PS_DASHDOT", 10); // Выбираем старое перо SelectPen(hdc, hpenOldPen); // Удаляем созданные нами перья DeletePen(hpenW10); DeletePen(hpenW50); DeletePen(hpenDot); DeletePen(hpenDash); DeletePen(hpenDashDot); } // ------------------------------------------- // DrawPolyline // Рисование ломаной линии // ------------------------------------------- void DrawPolyline(HDC hdc) { // Массив координат точек излома POINT ptPoints[] = { {10, 10}, {100, 310}, {40, 300}, {300, 15}, {135, 340}, {113, 125}, {250, 137}, {300, 300} }; // Рисуем ломаную линию Polyline(hdc, ptPoints, sizeof ptPoints / sizeof ptPoints[0]); } // ------------------------------------------- // DrawArc // Рисование дуги эллипса // ------------------------------------------- void DrawArc(HDC hdc) { HPEN hpenW10, hpenOldPen; // Создаем перо толщиной 1 мм и выбираем его hpenW10 = CreatePen(PS_SOLID, 10, RGB(0,0,0)); hpenOldPen = SelectPen(hdc, hpenW10); // Рисуем дугу Arc(hdc, 100, 600, // верхний левый угол прямоугольника 800, 100, // нижний правый угол прямоугольника 650, 650, // начало 750, 0); // конец // Выбираем старое перо SelectPen(hdc, hpenOldPen); // Удаляем созданное перо DeletePen(hpenW10); } // ------------------------------------------- // DrawRectangles // Рисование прямоугольников // ------------------------------------------- void DrawRectangles(HDC hdc) { HPEN hpenW10, hpenOldPen; HBRUSH hbrush, hbrushOldBrush; POINT pt[2]; RECT rc = {350, 500, 500, 400}; // Рисуем прямоугольник вокруг внутренней области окна // Так как установлен метрический режим отображения, // а размеры окна, передаваемые вместе с сообщением // WM_SIZE, выражены в пикселах, выполняем // преобразование физических координат в логические pt[0].x = 0; pt[0].y = cyClient; pt[1].x = cxClient; pt[1].y = 0; DPtoLP(hdc, pt, 2); // Создаем перо толщиной 1 мм и выбираем его hpenW10 = CreatePen(PS_SOLID, 10, RGB(0,0,0)); hpenOldPen = SelectPen(hdc, hpenW10); // Рисуем прямоугольник Rectangle(hdc, pt[0].x, pt[0].y, pt[1].x, pt[1].y); // Выбираем серую кисть hbrush = GetStockBrush(GRAY_BRUSH); hbrushOldBrush = SelectBrush(hdc, hbrush); // Рисуем прямоугольник, закрашенный серым цветом Rectangle(hdc, 100, 500, 300, 50); // Создаем и выбираем кисть для штриховки hbrush = CreateHatchBrush(HS_DIAGCROSS, RGB(0,0,0)); SelectBrush(hdc, hbrush); // Рисуем заштрихованный прямоугольник Rectangle(hdc, 50, 300, 500, 100); // Выбираем старое перо и кисть SelectPen(hdc, hpenOldPen); SelectBrush(hdc, hbrushOldBrush); // Заштриховываем прямоугольную область кистью // hbrush, которая НЕ ВЫБРАНА в контекст FillRect(hdc, &rc, hbrush); // Рисуем прямоугольник со скругленными углами RoundRect(hdc, 550, 200, 800, 100, 50, 50); // Удаляем созданные нами перо и кисть DeletePen(hpenW10); DeleteBrush(hbrush);} // ------------------------------------------- // DrawPolygon // Рисование многоугольника // ------------------------------------------- void DrawPolygon(HDC hdc) { HBRUSH hbrush, hbrushOldBrush; int nOldPolyFillMode; // Координаты вершин первого многоугольника POINT ptPoints1[] = { {10, 10}, {100, 310}, {40, 300}, {300, 15}, {135, 340}, {113, 125}, {250, 137}, {300, 300} }; // Координаты вершин второго многоугольника POINT ptPoints2[] = { {310, 10}, {400, 310}, {340, 300}, {600, 15}, {435, 340}, {413, 125}, {550, 137}, {600, 300} }; // Выбираем встроенную серую кисть hbrush = GetStockBrush(GRAY_BRUSH); hbrushOldBrush = SelectBrush(hdc, hbrush); // Рисуем первый многоугольник в режиме // заполнения ALTERNATE, установленном // по умолчанию Polygon(hdc, ptPoints1, sizeof ptPoints1 / sizeof ptPoints1[0]); // Устанавливаем режим заполнения WINDING nOldPolyFillMode = SetPolyFillMode(hdc, WINDING); // Рисуем второй многоугольник Polygon(hdc, ptPoints2, sizeof ptPoints2 / sizeof ptPoints2[0]); // Восстанавливаем старый режим заполнения SetPolyFillMode(hdc, nOldPolyFillMode); SelectBrush(hdc, hbrushOldBrush); } // ------------------------------------------- // DrawEllipse // Рисование эллипса // ------------------------------------------- void DrawEllipse(HDC hdc) { POINT pt[2]; // Эллипс будет вписан во внутреннюю область // окна, поэтому определяем координаты углов // в текущей (метрической) системе координат, // выполняя преобразование pt[0].x = 0; pt[0].y = cyClient; pt[1].x = cxClient; pt[1].y = 0; DPtoLP(hdc, pt, 2); // Рисуем эллипс Ellipse(hdc, pt[0].x, pt[0].y, pt[1].x, pt[1].y); } // ------------------------------------------- // DrawCircle // Рисование окружности // ------------------------------------------- void DrawCircle(HDC hdc) { // Рисуем эллипс, вписанный в квадрат Ellipse(hdc, 100, 600, 600, 100); } // ------------------------------------------- // DrawPie // Рисование сектора круга // ------------------------------------------- void DrawPie(HDC hdc) { HPEN hpenW10, hpenOldPen; // Создаем перо и выбираем его hpenW10 = CreatePen(PS_SOLID, 10, RGB(0,0,0)); hpenOldPen = SelectPen(hdc, hpenW10); // Рисуем сектор круга Pie(hdc, 100, 600, 800, 100, 650, 650, 750, 0); // Выбираем старое перо и удаляем созданное SelectPen(hdc, hpenOldPen); DeletePen(hpenW10); } // ------------------------------------------- // DrawChord // Рисование сегмента круга // ------------------------------------------- void DrawChord(HDC hdc) { HPEN hpenW10, hpenOldPen; hpenW10 = CreatePen(PS_SOLID, 10, RGB(0,0,0)); hpenOldPen = SelectPen(hdc, hpenW10); // Рисуем сегмент круга Chord(hdc, 100, 600, 800, 100, 650, 650, 750, 0); SelectPen(hdc, hpenOldPen); DeletePen(hpenW10); }

Символические имена констант, используемые для идентификации строк меню, описаны в файле liner.hpp (листинг 2.3).

Листинг 2.3. Файл liner/liner.hpp #define CM_HELPABOUT 301 #define CM_OPAQUE 302 #define CM_TRANSPARENT 303 #define CM_FILEEXIT 304 #define CM_POLYGON 305 #define CM_PIE 306 #define CM_CHORD 307 #define CM_ELLIPSE 308 #define CM_RECT 309 #define CM_ARC 310 #define CM_LINES 311 #define CM_POLYLINE 312 #define CM_CIRCLE 313 #define CM_R2_BLACK 201 #define CM_R2_NOTMERGEPEN 202 #define CM_R2_MASKNOTPEN 203 #define CM_R2_NOTCOPYPEN 204 #define CM_R2_MASKPENNOT 205 #define CM_R2_NOT 206 #define CM_R2_XORPEN 207 #define CM_R2_NOTMASKPEN 208 #define CM_R2_MASKPEN 209 #define CM_R2_NOTXORPEN 210 #define CM_R2_NOP 211 #define CM_R2_MERGENOTPEN 212 #define CM_R2_COPYPEN 213 #define CM_R2_MERGEPENNOT 214 #define CM_R2_MERGEPEN 215 #define CM_R2_WHITE 216

Меню приложения определено в файле ресурсов liner.rc (листинг 2.4).

Листинг 2.4. Файл liner/liner.rc #include "liner.hpp" APP_MENU MENU BEGIN POPUP "&File" BEGIN MENUITEM "E&xit", CM_FILEEXIT END POPUP "&Draw" BEGIN MENUITEM "&Lines", CM_LINES MENUITEM "&Polyline", CM_POLYLINE MENUITEM "&Arc", CM_ARC MENUITEM "&Rectangles", CM_RECT MENUITEM "P&opygon", CM_POLYGON MENUITEM "&Ellipse", CM_ELLIPSE MENUITEM "C&ircle", CM_CIRCLE MENUITEM "&Chord", CM_CHORD MENUITEM "&Pie", CM_PIE END POPUP "&Background Mode" BEGIN MENUITEM "&Opaque", CM_OPAQUE MENUITEM "&Transparent", CM_TRANSPARENT END POPUP "&ROP" BEGIN MENUITEM "R2_BLACK", CM_R2_BLACK MENUITEM "R2_NOTMERGEPEN", CM_R2_NOTMERGEPEN MENUITEM "R2_MASKNOTPEN", CM_R2_MASKNOTPEN MENUITEM "R2_NOTCOPYPEN", CM_R2_NOTCOPYPEN MENUITEM "R2_MASKPENNOT", CM_R2_MASKPENNOT MENUITEM "R2_NOT", CM_R2_NOT MENUITEM "R2_XORPEN", CM_R2_XORPEN MENUITEM "R2_NOTMASKPEN", CM_R2_NOTMASKPEN MENUITEM "R2_MASKPEN", CM_R2_MASKPEN MENUITEM "R2_NOTXORPEN", CM_R2_NOTXORPEN MENUITEM "R2_NOP", CM_R2_NOP MENUITEM "R2_MERGENOTPEN", CM_R2_MERGENOTPEN MENUITEM "R2_COPYPEN", CM_R2_COPYPEN MENUITEM "R2_MERGEPENNOT", CM_R2_MERGEPENNOT MENUITEM "R2_MERGEPEN", CM_R2_MERGEPEN MENUITEM "R2_WHITE", CM_R2_WHITE END POPUP "&Help" BEGIN MENUITEM "&About...", CM_HELPABOUT END END

Файл liner.def используется для определения модуля приложения LINER (листинг 2.5).

Листинг 2.5. Файл liner/liner.def ; ============================= ; Файл определения модуля ; ============================= NAME LINER DESCRIPTION 'Приложение LINER, (C) 1994, Frolov A.V.' EXETYPE windows STUB 'winstub.exe' STACKSIZE 8120 HEAPSIZE 1024 CODE preload moveable discardable DATA preload moveable multiple
