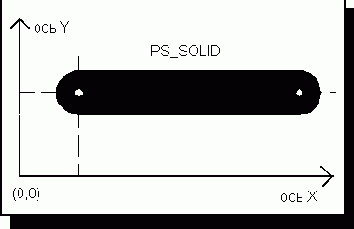

Рис 2.15. Закругленные концы толстой линии


Для изображения толстой линии с прямыми концами следует задать прямоугольную область ограничения (см. ниже раздел, посвященный области ограничения). Можно также нарисовать толстую линию как закрашенный прямоугольник с использованием тонкого пера.

Другая возможность создать перо - вызвать функцию CreatePenIndirect : HPEN WINAPI CreatePenIndirect(LOGPEN FAR* lplgpn);

Эта функция работает аналогично функции CreatePen, однако в качестве параметра ей необходимо передать указатель на структуру типа LOGPEN, в которой должны находиться характеристики создаваемого пера.

Структура LOGPEN и различные указатели на нее определены в файле windows.h: typedef struct tagLOGPEN { UINT lopnStyle; // стиль пера POINT lopnWidth; // ширина пера COLORREF lopnColor; // цвет пера } LOGPEN; typedef LOGPEN* PLOGPEN; typedef LOGPEN NEAR* NPLOGPEN; typedef LOGPEN FAR* LPLOGPEN;

Заметим, что ширина пера в данном случае находится в поле x структуры POINT. Поле y не используется.

Если вы создали перо, его можно выбрать в контекст отображения при помощи макрокоманды SelectPen. После этого можно рисовать линии обычным образом, вызывая функции MoveToEx и LineTo.

Созданные вашим приложением перья принадлежат GDI, соответствующие структуры данных располагаются в его сегменте данных. Поэтому если перо больше не нужно, его нужно удалить для освобождения памяти.

Прежде чем удалять созданное вами перо, следует выбрать в контекст отображения одно из встроенных перьев (например то, которое использовалось раньше). После этого для удаления вашего пера нужно вызвать макрокоманду DeleletePen , определенную в файле windowsx.h: #define DeletePen(hpen) DeleteObject((HGDIOBJ)(HPEN)(hpen))

В качестве параметра этой макрокоманде необходимо передать идентификатор удаляемого пера.

Нельзя удалять перо, если оно выбрано в контекст отображения. Нет никакого смысла в удалении встроенных перьев.
