Загрузка изображений из ресурсов приложения
Самый простой способ использования битовых изображений в приложениях Windows заключается в том, что изображение создается графическим редактором в виде bmp-файла и описывается в файле определения ресурсов приложения при помощи оператора BITMAP:
LOGO BITMAP mylogo.bmp
Созданное таким образом битовое изображение можно загрузить в память при помощи функции LoadBitmap :
HBITMAP WINAPI LoadBitmap(HINSTANCE hinst, LPCSTR lpszBitmap);
Параметр hinst определяет идентификатор копии приложения, из ресурсов которого нужно загрузить изображение. Идентификатор ресурса изображения задан параметром lpszBitmap. Функция LoadBitmap возвращает идентификатор загруженного изображения или NULL при ошибке.
После использования приложение должно удалить битовое изображение. Для этого лучше всего воспользоваться макрокомандой DeleteBitmap , описанной в файле windowsx.h следующим образом:
#define DeleteBitmap(hbm) \ DeleteObject((HGDIOBJ)(HBITMAP)(hbm))
В качестве параметра этой макрокоманде нужно передать идентификатор удаляемого изображения.
Приложение может определить параметры загруженного изображения, вызвав функцию GetObject :
int WINAPI GetObject( HGDIOBJ hgdiobj, // идентификатор объекта int cbBuffer, // размер буфера void FAR* lpvObject); // адрес буфера
С помощью этой функции можно получить разнообразную информацию об объектах GDI, таких, как логические перья, кисти, шрифты или битовые изображения.
Для нас интересно использование этой функции с целью получения параметров изображения. Идентификатор изображения должен передаваться через параметр hgdiobj. Параметр lpvObject должен указывать на структуру типа BITMAP, в которую будут записаны сведения об изображении. Через параметр cbBuffer следует передать размер структуры BITMAP:
BITMAP bm; HBITMAP hBitmap; GetObject(hBitmap, sizeof(BITMAP), (LPSTR) &bm);
Структура BITMAP и указатели на нее описаны в файле windows.h:
typedef struct tagBITMAP { int bmType; int bmWidth; int bmHeight; int bmWidthBytes; BYTE bmPlanes; BYTE bmBitsPixel; void FAR* bmBits; } BITMAP; typedef BITMAP* PBITMAP; typedef BITMAP NEAR* NPBITMAP; typedef BITMAP FAR* LPBITMAP;
Опишем назначение отдельных полей этой структуры.
| Поле | Описание |
| bmType | Тип битового изображения. Должен быть равен 0 |
| bmWidth | Ширина битового изображения в пикселах, должна быть больше 0 |
| bmHeight | Высота битового изображения в пикселах, должна быть больше 0 |
| bmWidthBytes | Размер памяти, занимаемый одной строкой растра битового изображения. Это значение должно быть четным, так как массив изображения состоит из целых чисел размером 16 бит. Таким образом, произведение bmWidthBytes*8 должно быть кратно 16. Кроме того, это произведение должно быть больше или равно произведению bmWidth*bmBitsPixel |
| bmPlanes | Количество плоскостей в битовом изображении. В зависимости от типа видеоадаптера и его режима работы для представления цвета одного пиксела может использоваться несколько бит, расположенных в одной или нескольких плоскостях видеопамяти (подробное описание структуры видеопамяти в различных режимах вы можете найти в 3 томе "Библиотеки системного программиста") |
| bmBitsPixel | Количество битов, используемых для представления цвета пиксела. Если используется несколько плоскостей, то это поле содержит количество бит одной плоскости, используемых для представления цвета пиксела |
| bmBits | Дальний указатель на массив, содержащий биты изображения |
Для монохромных битовых изображений используется одна плоскость. Для определения цвета пиксела (черный или белый) используется один бит памяти. Размер памяти, занимаемый одной строкой растра битового изображения, кратен величине 16 бит.

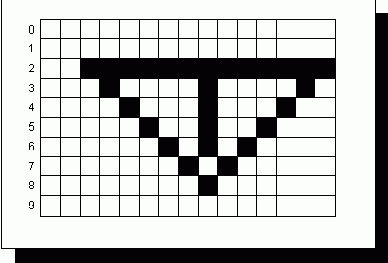

Пусть, например, вы подготовили с помощью графического редактора, входящего в состав приложения Resource Workshop, битовое изображение, показанное на рис. 4.1. Для наглядности каждая строка растра этого изображения пронумерована.
Рис. 4.1. Черно-белое битовое изображение
Этому представлению соответствует дамп памяти, представленный ниже:
00: 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 10: 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 20: 00 00 FF FF FF FF FF FF FF FF FF FF FF FF FF 00 30: 00 00 00 FF 00 00 00 00 FF 00 00 00 00 FF 00 00 40: 00 00 00 00 FF 00 00 00 FF 00 00 00 FF 00 00 00 50: 00 00 00 00 00 FF 00 00 FF 00 00 FF 00 00 00 00 60: 00 00 00 00 00 00 FF 00 FF 00 FF 00 00 00 00 00 70: 00 00 00 00 00 00 00 FF 00 FF 00 00 00 00 00 00 80: 00 00 00 00 00 00 00 00 FF 00 00 00 00 00 00 00 90: 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
Так как буфер, в котором хранится строка, должен иметь длину, кратную длине слова (два байта), буфер каждой строки дополняется нулем.
Обратите внимание, что для изображений DDB используется система координат, соответствующая режиму отображения MM_TEXT, т. е. система координат, принятая для устройства отображения.
