Рисование многоугольников
Рисование многоугольников (рис. 2.22) выполняется функцией Polygon , аналогичной по своим параметрам функции Polyline, с помощью которой рисуются ломаные линии:
BOOL WINAPI Polygon( HDC hdc, // идентификатор контекста отображения const POINT FAR* lppt,// указатель на массив структур POINT int cPoints); // размер массива
Через параметр hdc передается идентификатор контекста отображения.
Параметр lppt указывает на массив структур POINT, в котором должны находится координаты вершин многоугольника. Параметр cPoints определяет размер этого массива.
Функция Polygon возвращает TRUE при нормальном завершении или FALSE при ошибке. Она не использует текущую позицию пера и не изменяет ее.

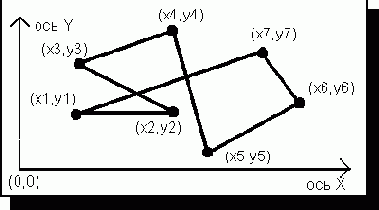

Рис. 2.22. Рисование многоугольника
В массиве структур POINT, определяющих вершины многоугольника, каждая вершина должна быть указана один раз. Функция Polygon автоматически замыкает ломаную линию, образующую многоугольник.
С помощью функции PolyPolygon можно нарисовать одновременно несколько многоугольников:
BOOL WINAPI PolyPolygon( HDC hdc, // идентификатор контекста отображения const POINT FAR*lppt, // указатель на массив структур POINT int FAR* lpnPolyCounts, // адрес массива количества точек // в многоугольниках int cPolygons); // количество многоугольников
Первый параметр hdc, как обычно, задает контекст отображения.
Параметр cPolygons определяет количество многоугольников, которые нужно нарисовать.
Параметр lppt должен содержать указатель на массив структур типа POINT, содержащий координаты вершин всех многоугольников.
И, наконец, через параметр lpnPolyCounts передается указатель на массив целых чисел. Каждое число в этом массиве определяет количество точек в соответствующем многоугольнике.
В отличие от функции Polygon, функция PolyPolygon не замыкает автоматически ломаную линию, образующую многоугольник.
В контексте отображения имеется атрибут, влияющий на способ закрашивания для самопересекающихся многоугольников. По умолчанию выбран режим ALTERNATE , в котором эти области не закрашиваются (закрашиваются только те области, которые расположены между нечетными и четными сторонами многоугольника).
С помощью функции SetPolyFillMode вы можете изменить значение этого атрибута на WINDING . В этом режиме для того чтобы определить, надо ли закрашивать область многоугольника, учитывается направление, в котором был нарисован этот многоугольник. Каждая сторона многоугольника может быть нарисована в направлении либо по часовой стрелке, либо против часовой стрелки. Если воображаемая линия, нарисованная в направлении из внутренней области многоугольника в наружную, пересекает сегмент, нарисованный в направлении по часовой стрелке, содержимое некоторого внутреннего счетчика увеличивается на единицу. Если же эта линия пересекает сегмент, нарисованный против часовой стрелки, содержимое счетчика уменьшается на единицу. Область закрашивается только в том случае, если содержимое счетчика не равно нулю.
Немного позже вы сможете изучить этот алгоритм с помощью приложения LINER.
Приведем прототип функции SetPolyFillMode:
int WINAPI SetPolyFillMode(HDC hdc, int fnMode);
Параметр fnMode, определяющий режим закрашивания многоугольников, может принимать значения ALTERNATE или WINDING. Функция возвращает код старого режима закрашивания.
Вы можете определить используемый в данный момент режим закрашивания многоугольников с помощью функции GetPolyFillMode :
int WINAPI GetPolyFillMode(HDC hdc);
