Метрические режимы отображения
Режим MM_LOMETRIC , наряду с режимами MM_HIMETRIC , MM_LOENGLISH , MM_HIENGLISH и MM_TWIPS, относится к метрическим режимам. Эти режимы отображения позволяют использовать привычные единицы измерения, такие как миллиметры и дюймы.
В метрических режимах отображения используются полные формулы преобразования координат, приведенные выше в разделе "Преобразование координат". В этих формулах приложение может изменять переменные, определяющие смещение начала физической или логической системы координат xViewOrg, yViewOrg, xWinOrg и yWinOrg.
Приложение не может изменить значения переменных xViewExt, yViewExt, xWinExt и yWinExt, от которых зависит масштаб по осям координат. Отношения xViewExt/xWinExt и yViewExt/yWinExt имеют фиксированное значение для каждого из метрических режимов отображения.
Заметим, что для этих режимов отношение yViewExt/yWinExt имеет отрицательный знак, в результате чего ось Y оказывается направленной снизу вверх.
Обратим ваше внимание на одно важное обстоятельство, связанное с использованием метрических режимов отображения.
Сразу после переключения в метрический режим отображения система координат примет достаточно странный вид (рис. 2.4).
Рис. 2.4. Ориентация осей сразу после переключения в метрический режим отображения
Ось X, как и следовало ожидать, окажется направленной слева направо, а ось Y - снизу вверх. Точка с координатами (0,0) будет находиться в верхнем левом углу экрана, поэтому для того чтобы нарисовать что-нибудь в такой системе координат, вам придется для y-координаты графических объектов использовать отрицательные числа. Для того чтобы система координат приняла более удобный вид, можно переместить начало физических координат в нижний левый угол окна или в центр окна.
Прежде, чем выполнять перемещение начала координат, следует определить размеры внутренней области окна. Это можно сделать при обработке сообщения WM_SIZE :
static short cxClient, cyClient; .... case WM_SIZE: { cxClient = LOWORD(lParam); cyClient = HIWORD(lParam); ....
return 0; }
Для того чтобы расположить начало координат в левом нижнем углу окна, следует вызвать функцию SetViewportOrg, передав ей новые координаты начала физической системы координат (0,cyClient):
SetViewportOrg(hdc, 0, cyClient);

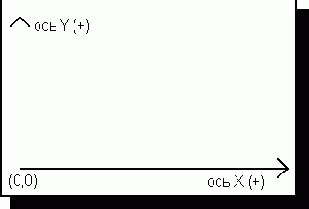

Полученная в результате система координат показана на рис. 2.5.
Рис. 2.5. Метрическая система координат, начало координат находится в левом нижнем углу окна
Аналогичным образом можно расположить начало системы координат в середине окна (рис. 2.6), обеспечив возможность использования положительных и отрицательных координат вдоль оси X и Y:
SetViewportOrg(hdc, cxClient/2, cyClient/2);
Рис. 2.6. Метрическая система координат, начало координат находится в центре окна
